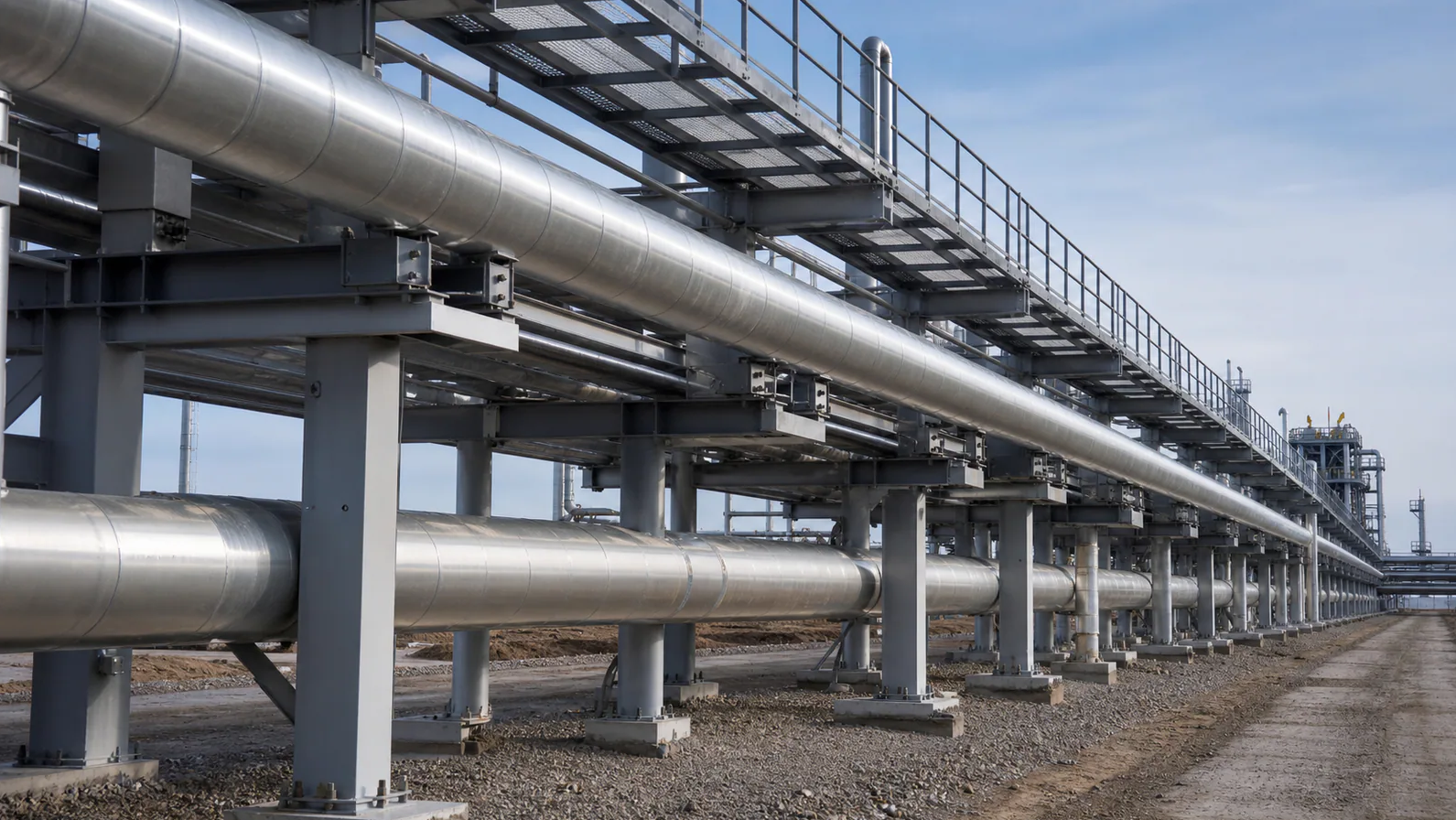

Опора трубопровода выглядит простой деталью только до тех пор, пока ее рассматривают отдельно от системы. В работе она воспринимает вес трубы, продукта, изоляции и арматуры, ограничивает или направляет перемещения, передает усилия на строительные конструкции. Ошибка в выборе типа опоры способна вызвать не просто неудобство монтажа, а дополнительные напряжения, повреждение изоляции или неправильную работу компенсирующих участков.
Поэтому подбор нельзя начинать с внешне похожей фотографии или единственного размера трубы. Нужны расчетная схема, назначение линии, нагрузки, температура, направление допустимых перемещений и условия крепления. Типовые решения ускоряют проектирование, но применяются только в пределах своих параметров. Если условия отличаются, конструкцию проверяют и при необходимости дорабатывают.
Оценить номенклатуру и варианты исполнения помогают каталоги опор для трубопроводов, однако окончательный выбор должен оставаться частью проектного решения. Задача производителя — изготовить изделие по согласованной документации и обеспечить повторяемость геометрии, а не угадывать нагрузку по диаметру.
Какую задачу решает опора

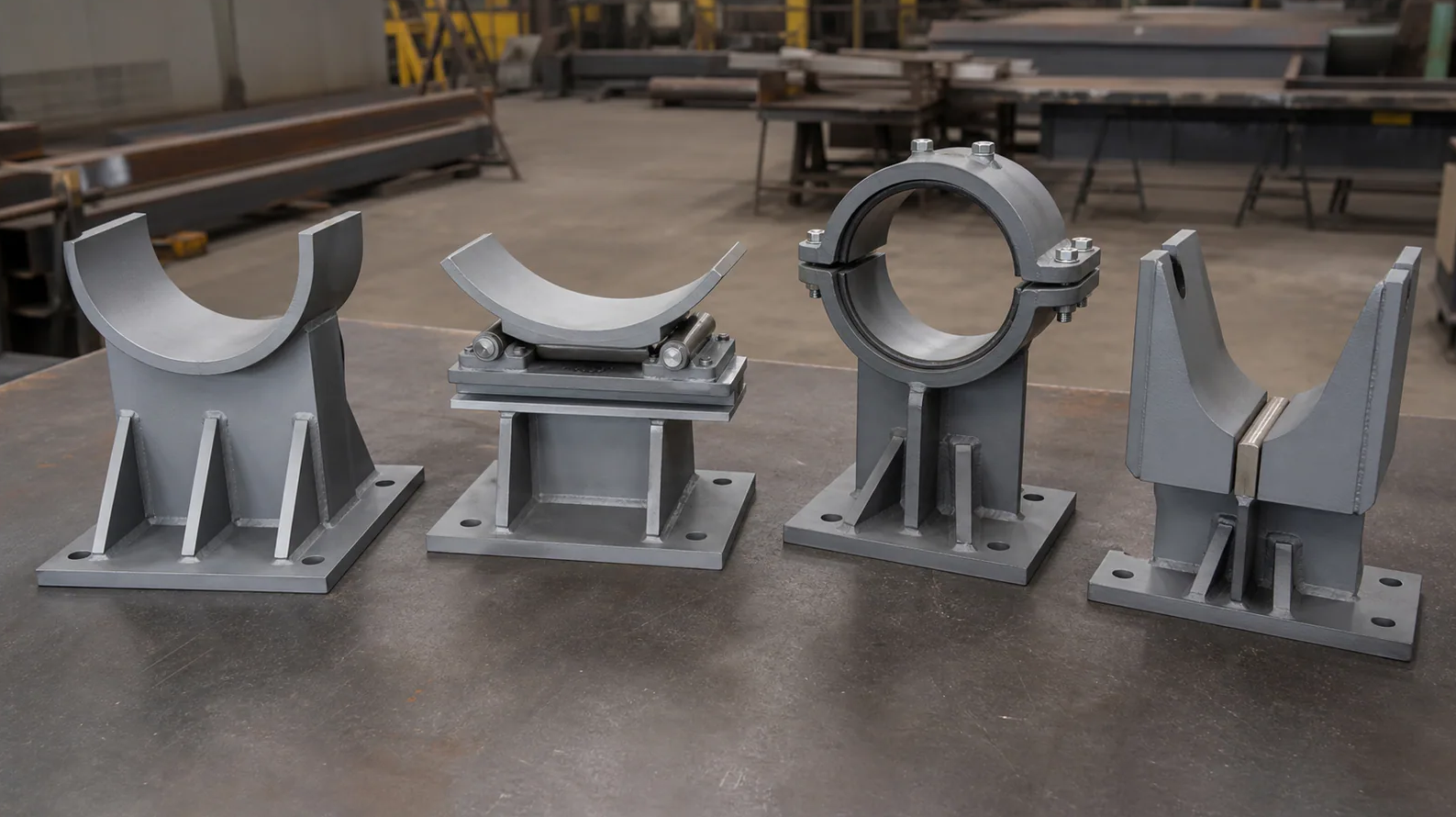

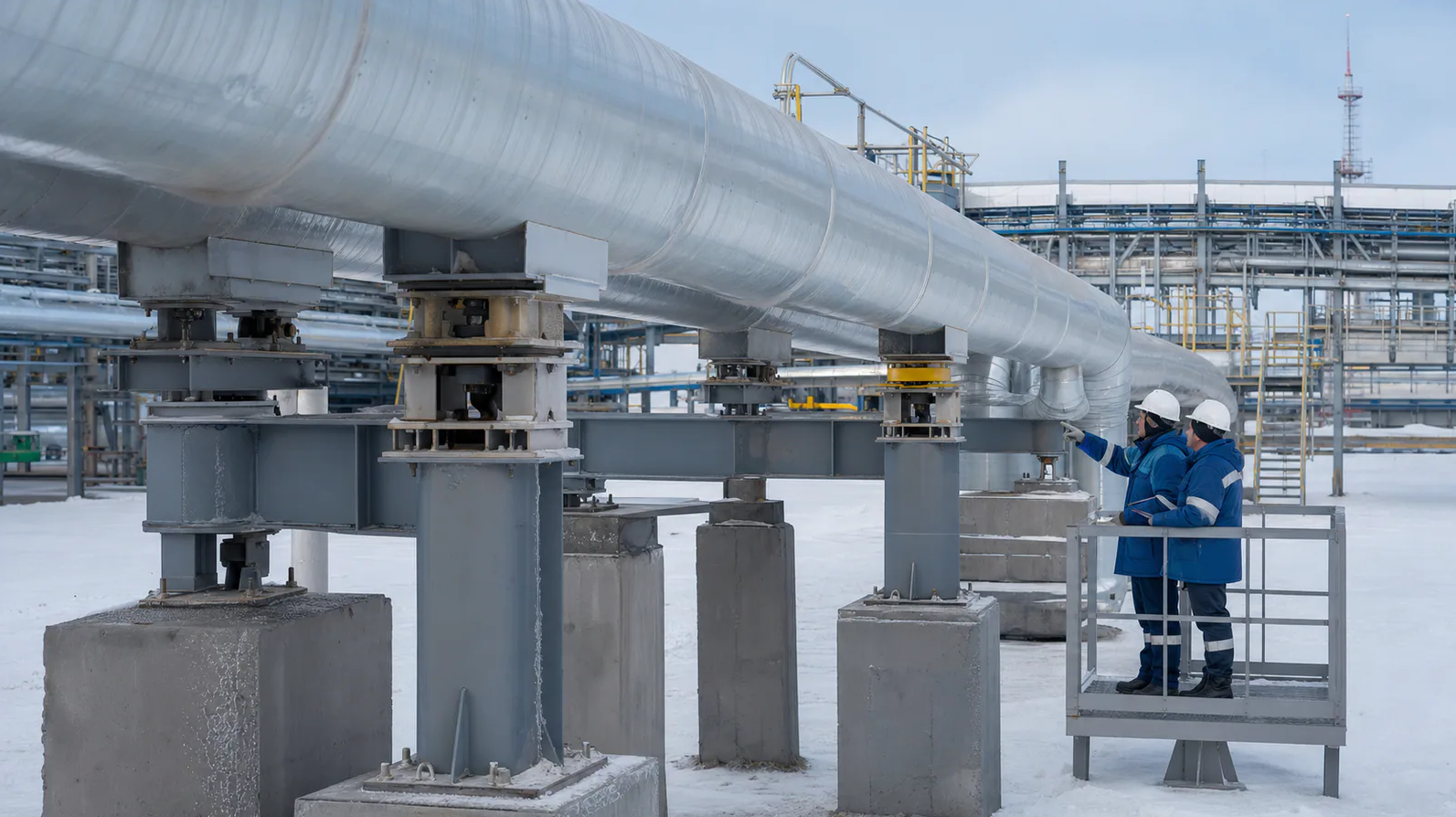

Условное деление на неподвижные, подвижные и направляющие опоры отражает главное: какие перемещения трубопроводу разрешены, а какие ограничены. Неподвижная опора закрепляет участок и воспринимает усилия, связанные с температурным расширением и работой системы. Подвижная позволяет трубе смещаться в заданном направлении. Направляющая удерживает трассу от бокового ухода, не мешая продольному перемещению.
В реальном проекте разновидностей больше. Применяются скользящие, катковые, хомутовые, корпусные, приварные, подвесные и другие решения. Название само по себе не определяет пригодность. Две скользящие опоры могут различаться способом контакта с трубой, высотой, материалом основания, наличием изоляционной прокладки и допустимым усилием.
Важно смотреть на опору как на узел. В него входят не только металлические детали, но и сварка с трубой или крепеж, поверхность скольжения, изоляция, основание, анкеры, прилегающая строительная конструкция. Слабое место может находиться не в самой опоре, а в плите перекрытия или эстакаде, на которую она передает нагрузку.
Какие нагрузки нужно учитывать
Очевидная нагрузка — вертикальная: собственный вес трубы, транспортируемой среды, арматуры и теплоизоляции. Но ею расчет не ограничивается. Возникают продольные и поперечные усилия, реакции от температурных деформаций, возможные динамические воздействия, ветровая и снеговая составляющие для наружных линий, а также монтажные нагрузки.
Температура влияет сразу на несколько решений. Труба удлиняется или сокращается, поэтому положение неподвижных опор и направление перемещений задаются расчетом. Если поставить ограничитель там, где ожидалось свободное скольжение, усилия перераспределятся по трассе. Иногда проблема проявляется не при первом пуске, а после нескольких циклов нагрева и охлаждения.
Для линии с изоляцией нужно знать не только наружный диаметр стальной трубы, но и толщину изоляционного слоя, наличие защитного кожуха и требования к тепловому мосту. Опора не должна сминать изоляцию или создавать зону постоянного увлажнения. Для холодных сред дополнительно важны решения, уменьшающие теплоприток и риск конденсации.
Исходные данные, без которых выбор становится гаданием
- наружный диаметр и толщина стенки трубы;
- материал трубопровода, расчетная и рабочая температура;
- масса продукта, изоляции, арматуры и присоединенных элементов;
- вертикальные, продольные и поперечные реакции;
- допустимые перемещения и направление скольжения;
- отметка оси трубы и способ крепления к основанию;
- условия среды и требуемая антикоррозионная защита.
Почему одинаковый диаметр не означает одинаковую опору
Распространенная ошибка снабжения — объединить позиции по диаметру трубы. Для закупщика это выглядит логично, но опоры одной трассы могут выполнять разные функции. На прямом участке стоит скользящая конструкция, рядом с ответвлением — направляющая, а у компенсатора — неподвижная. Габарит трубы один, нагрузки и детали разные.
Даже опоры одного типа отличаются высотой. Изменение высотной отметки влияет на геометрию деталей и устойчивость узла. Высокая стойка работает иначе, чем низкая подушка, а дополнительные ребра появляются не «для запаса», а по расчету. Поэтому корректная спецификация должна содержать марки, а не только наименования.
Еще один нюанс — способ монтажа. Опора может поставляться как отдельное изделие для приварки на площадке, как сборочный комплект с хомутом и крепежом либо как часть укрупненного блока. От этого зависят заводская готовность, объем сварочных работ на объекте и состав контроля.
Типовое решение или индивидуальная конструкция
Типовая опора удобна тем, что ее геометрия и применение понятны участникам проекта. Она быстрее проходит подбор, проще в производстве и знакома монтажникам. Но типовой альбом нельзя использовать как каталог картинок. У каждой серии есть диапазоны размеров, нагрузок и условий эксплуатации.
Индивидуальное исполнение требуется, когда не совпадает отметка, нагрузка выходит за стандартный диапазон, есть стесненные условия или узел должен крепиться к существующей конструкции. В этом случае полезно сохранить принцип типового решения, но пересчитать детали и оформить отдельный чертеж. Самовольное удлинение стойки или замена листа на более тонкий профиль уже меняет работу узла.
Заказчику стоит заранее определить, кто отвечает за разработку такого чертежа и его проверку. Производитель может предложить технологические корректировки, но расчетная функция опоры и допустимые усилия должны быть подтверждены проектировщиком.
Как подготовить спецификацию для завода
Качественная спецификация содержит марку, обозначение чертежа, количество, материал, массу, покрытие и примечания. Если есть зеркальные исполнения, их разделяют. Если часть деталей поставляется отдельно, это показывают явно. Фраза «крепеж в комплекте» без размеров, класса и покрытия оставляет слишком много пространства для разных трактовок.
Чертеж должен иметь размеры, необходимые для изготовления и контроля. Производству нужны толщины, диаметры отверстий, сварные швы, допуски на критические параметры, требования к кромкам и поверхности. Если единственная база — отсканированный лист с нечитаемыми цифрами, риск ошибки возрастает независимо от квалификации завода.
При серийном заказе разумно согласовать контрольный образец или первую изготовленную марку. На ней проверяют посадку хомута, отметку оси, отверстия и сопряжение с основанием. После подтверждения серия идет по отработанной оснастке. Это особенно эффективно, когда повторяются десятки или сотни изделий.
Материал и возможные замены
Марка стали назначается проектом с учетом расчетной температуры, требований к свариваемости и условиям работы. Производитель не должен заменять материал только потому, что подходящий лист есть на складе. Даже если прочность выглядит достаточной, могут отличаться ударная вязкость, химический состав или требования к сварке.
Если замена необходима из-за срока поставки, ее оформляют как техническое предложение. В нем сравнивают свойства, доступный прокат и влияние на технологию. Решение принимает сторона, ответственная за проект. Устное «сталь примерно такая же» недопустимо для узла, который передает усилия на несущие конструкции.
Прослеживаемость материала зависит от организации производства. Сертификаты на прокат должны быть связаны с поступившей партией и изготовленными изделиями. Для небольшого типового заказа объем документации может быть проще, но принцип остается: заказчик понимает, из чего изготовлены опоры.
Сварка и геометрия
У опоры немного деталей, поэтому кажется, что собрать ее можно без серьезной оснастки. Именно серийность делает геометрию критичной. Небольшой увод отверстий или хомута, повторенный на всей партии, превращается в системную проблему монтажа. Шаблоны и сборочные приспособления помогают обеспечить одинаковость.
Сварные швы должны соответствовать чертежу и принятой технологии. Лишний металл не всегда означает большую надежность: чрезмерный шов увеличивает тепловложение и деформации. После сварки контролируют не только внешний вид, но и базовые размеры, перпендикулярность, плоскостность опорной поверхности.
На деталях, которые будут скользить, состояние поверхности имеет особое значение. Случайный наплыв, острый выступ или поврежденная прокладка меняют трение. Такие зоны нужно защищать при окраске и перевозке в соответствии с конструкцией узла.
Антикоррозионная защита и маркировка
Система покрытия зависит от размещения опоры: в помещении, на открытой эстакаде, во влажной зоне или рядом с агрессивной средой. Нужно учитывать температуру поверхности. Не любое лакокрасочное покрытие сохраняет свойства при нагреве, поэтому универсальная заводская грунтовка не всегда решает задачу.
Перед нанесением покрытия контролируют подготовку поверхности и состояние сварных соединений. Острые кромки, брызги и труднодоступные зазоры становятся очагами ранней коррозии. В проекте или техническом задании следует указать, какие контактные поверхности не окрашиваются либо обрабатываются особым образом.
Маркировка обязана сохраняться после окраски и позволять связать изделие со спецификацией. Для однотипной партии удобно дополнительно указывать участок или линию. Это ускоряет раскладку и защищает от перестановки неподвижной и подвижной опоры.
Как принять готовую партию

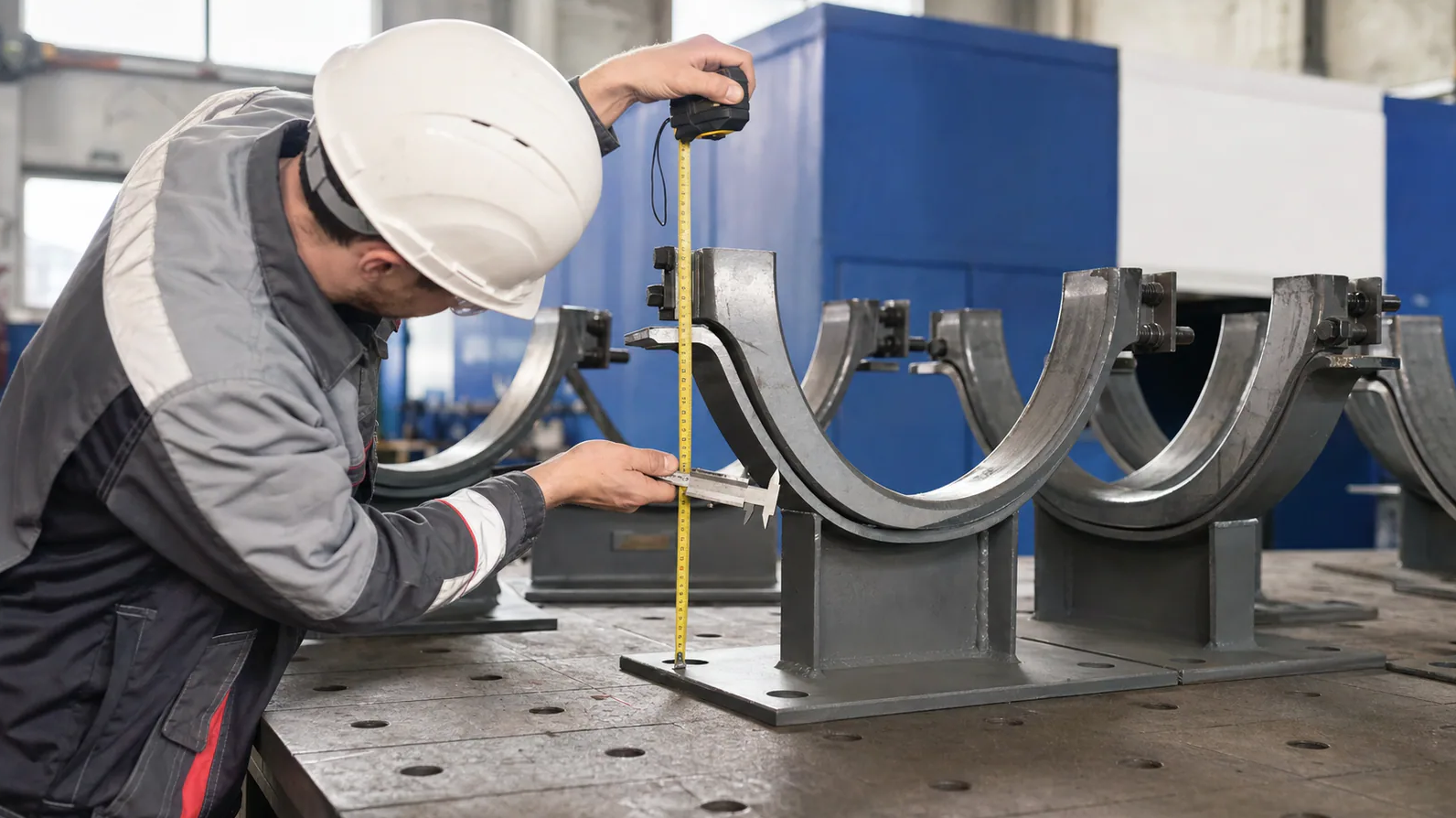

Приемку лучше разделить на документальную и фактическую. Сначала проверяют состав документов, материалы и обозначения. Затем выборочно или сплошным методом — в зависимости от требований — контролируют размеры, количество, состояние покрытия, комплектность и маркировку.
Параметр Что проверяют Почему это важно Высота до оси Размер от опорной базы до расчетного положения трубы Ошибка нарушает уклон и создает монтажные напряжения Отверстия Диаметр, шаг и привязку к базовым поверхностям Несовпадение с анкерами останавливает монтаж Хомут Радиус, посадку, резьбу и комплект крепежа Слишком тугая или свободная посадка меняет работу узла Поверхность Покрытие, кромки, отсутствие повреждений Дефект быстро развивается во влажной среде Марка Соответствие чертежу и упаковочному листу Опоры одного диаметра нельзя переставлять произвольно
Контрольную сборку выполняют там, где она действительно снижает риск: сложный хомут, составная опора, сопряжение с закладной деталью. Необязательно собирать всю партию, но первый узел должен подтвердить, что чертеж и производство понимают друг друга.

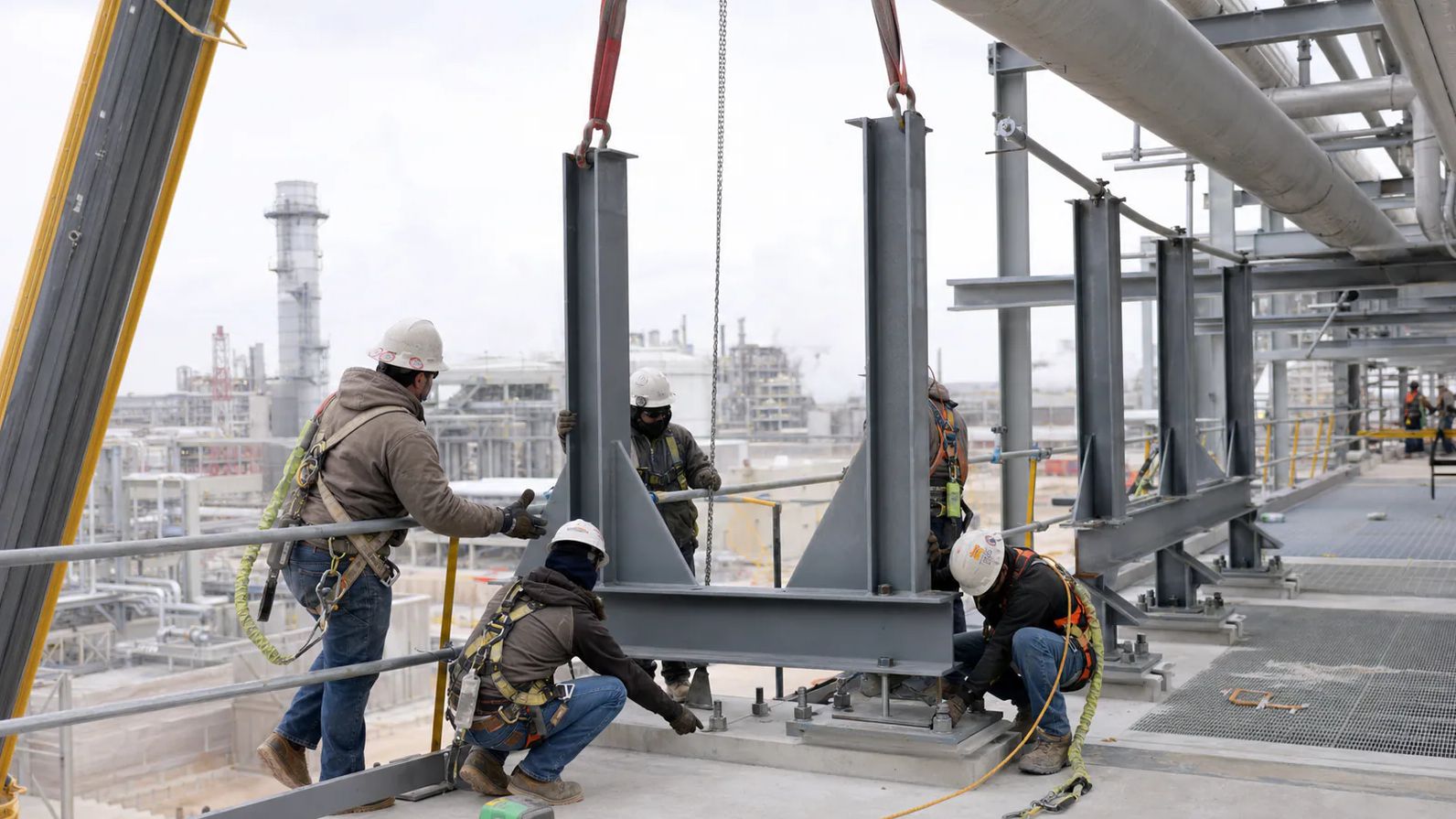

Ошибки, которые проявляются только на монтаже
Чаще всего это неверная высота, несовпадение отверстий, недостающий крепеж и перепутанные марки. Отдельная группа проблем связана с фактическим положением строительных конструкций. Если фундамент или эстакада выполнены с отклонением, идеально изготовленная опора не встанет без корректировки. Поэтому ответственные привязки проверяют по месту до выпуска всей партии.
Еще одна ошибка — затянуть подвижный узел так, что он перестает перемещаться. Монтажники могут воспринимать люфт как дефект и «исправить» расчетную свободу. В рабочей документации и маркировке полезно явно показывать назначение опоры и положение при монтаже с учетом температуры.
Нельзя компенсировать несовпадение грубой подрезкой или приваркой дополнительных пластин без согласования. Такая доработка меняет передачу усилий и защиту. Правильный порядок — зафиксировать отклонение, оценить причину и получить техническое решение.
Практический чек-лист заказчика
- Проверить, что для каждой марки определена функция: неподвижная, направляющая или подвижная.
- Передать нагрузки, температуру, перемещения и данные об изоляции.
- Сверить отметки и крепление к фактическому основанию.
- Зафиксировать материал, покрытие, состав крепежа и документацию.
- Для серии согласовать первый образец и контрольные размеры.
- Разбить упаковку по линиям или участкам монтажа.
Итог
Корректный заказ опор трубопроводов строится вокруг расчетной функции узла. Диаметр трубы — только один из исходных параметров. Не менее важны нагрузки, температура, направление перемещений, изоляция, высота и способ крепления.
Когда проектная логика переведена в понятные чертежи и спецификацию, производство становится предсказуемым: материал можно проследить, геометрию — проверить, а партию — разложить по участкам. Такой подход уменьшает количество подгонки на монтаже и сохраняет поведение трубопровода, заложенное расчетом.
